Mekaaninen "kaasujousi"

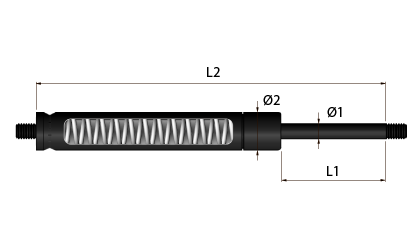

Tekninen piirustus - Mekaaninen "kaasujousi"

Tilaa maanantaista torstaihin ennen klo 16.30 ja perjantaina ennen klo 15.45, niin lähetämme tilauksesi samana päivänä. Odotettavissa oleva toimitusaika on 2–4 päivää. Tämä koskee kaikkia Mekaaninen "kaasujousi", joita meillä on varastossa.

Katso määräalennukset ja hinnat napsauttamalla haluamasi tuotteen vieressä olevaa ostoskoria.

Käytä alla olevia alueiden liukusäätimiä nopeaan ja helppoon navigointiin.

Mikä Mekaaninen "kaasujousi" on?


Mekaaninen ”kaasujousi” muistuttaa tavanomaista puristuskaasujousta. Ulkoisesti havaittavia eroja ei ole, mutta jousen sisäpuolinen kaasu ja tiivisteet on korvattu tavallisella teräslankaisella puristusjousella.
Siksi mekaanisia ”kaasujousia” voidaan käyttää likaisissa ympäristöissä, ne kestävät suurempia kuormituksia ja sietävät paremmin vääntymistä ja iskuja pituussuunnassa. Mekaanista ”kaasujousta” ei saa käyttää mekaanisena pysäyttimenä, ja sylinteri on suojattava iskuilta, sillä sylinterissä olevat lommot estävät männän vapaan liikkumisen sen sisällä.

Mekaanisten ”kaasujousien” valikoimassamme on kierteet molemmissa päissä, mikä tarjoaa erinomaisen joustavuuden nousun suhteen. Kierre sopii erilaisiin päätysovittimiimme, joita voidaan käyttää myös tavallisissa kaasujousissamme. Kierteen koko riippuu männänvarresta.

Rajaa
Listausvalinnat
Ø1 - Mäntä halkaisija (mm)
Ø2 - Sylinterin halkaisija (mm)
L1 - Iskupituus (mm) (+/- 2 mm)
L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm)
Fn - Suurin kuormitus pituudella Ln (N)

Tuotteet 1-10 / 19

Aseta laskevaan järjestykseen
Näytä hinnat - Lisää ostoskoriin Materiaalí Ø1
Mäntä halkaisija (mm)
Ø2
Sylinterin halkaisija (mm)
L1
Iskupituus (mm) (+/- 2 mm)
L2
Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm)
Fn
Suurin kuormitus pituudella Ln (N)
G
Kierteillä (M)
Tuotenro Varasto Tekninen piirustus Lue lisää 3D CAD
Mustaksi maalattua terästä 6,00 15,00 51,00 156,00 27,00 6,00 LMS1505102 LMS1505102
Mustaksi maalattua terästä 6,00 15,00 101,00 309,00 67,00 6,00 LMS1510205 LMS1510205
Mustaksi maalattua terästä 6,00 15,00 150,00 461,00 67,00 6,00 LMS1515205 LMS1515205
Mustaksi maalattua terästä 6,00 15,00 203,00 613,00 80,00 6,00 LMS1520306 LMS1520306
Mustaksi maalattua terästä 6,00 15,00 254,00 766,00 93,00 6,00 LMS1525407 LMS1525407
Mustaksi maalattua terästä 6,00 15,00 305,00 918,00 93,00 6,00 LMS1530507 LMS1530507
Mustaksi maalattua terästä 8,00 18,00 51,00 166,00 40,00 6,00 LMS1805103 LMS1805103
Mustaksi maalattua terästä 8,00 18,00 100,00 319,00 93,00 6,00 LMS1810207 LMS1810207
Mustaksi maalattua terästä 8,00 18,00 152,00 471,00 120,00 6,00 LMS1815209 LMS1815209
Mustaksi maalattua terästä 8,00 18,00 206,00 623,00 120,00 6,00 LMS1820309 LMS1820309
  1. LMS1505102
    Varastossa: 97
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 51,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 156,00
    Fn - Suurin kuormitus pituudella Ln (N) 27,00
    G - Kierteillä (M) 6,00
  2. LMS1510205
    Varastossa: 71
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 101,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 309,00
    Fn - Suurin kuormitus pituudella Ln (N) 67,00
    G - Kierteillä (M) 6,00
  3. LMS1515205
    Varastossa: 23
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 150,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 461,00
    Fn - Suurin kuormitus pituudella Ln (N) 67,00
    G - Kierteillä (M) 6,00
  4. LMS1520306
    Varastossa: 100
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 203,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 613,00
    Fn - Suurin kuormitus pituudella Ln (N) 80,00
    G - Kierteillä (M) 6,00
  5. LMS1525407
    Varastossa: 11
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 254,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 766,00
    Fn - Suurin kuormitus pituudella Ln (N) 93,00
    G - Kierteillä (M) 6,00
  6. LMS1530507
    Varastossa: 67
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    L1 - Iskupituus (mm) (+/- 2 mm) 305,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 918,00
    Fn - Suurin kuormitus pituudella Ln (N) 93,00
    G - Kierteillä (M) 6,00
  7. LMS1805103
    Varastossa: 23
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    L1 - Iskupituus (mm) (+/- 2 mm) 51,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 166,00
    Fn - Suurin kuormitus pituudella Ln (N) 40,00
    G - Kierteillä (M) 6,00
  8. LMS1810207
    Varastossa: 41
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    L1 - Iskupituus (mm) (+/- 2 mm) 100,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 319,00
    Fn - Suurin kuormitus pituudella Ln (N) 93,00
    G - Kierteillä (M) 6,00
  9. LMS1815209
    Varastossa: 42
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    L1 - Iskupituus (mm) (+/- 2 mm) 152,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 471,00
    Fn - Suurin kuormitus pituudella Ln (N) 120,00
    G - Kierteillä (M) 6,00
  10. LMS1820309
    Varastossa: 44
    Materiaalí Mustaksi maalattua terästä
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    L1 - Iskupituus (mm) (+/- 2 mm) 206,00
    L2 - Kuormitta. pit. kiert. välillä (mm) (+/- 3 mm) 623,00
    Fn - Suurin kuormitus pituudella Ln (N) 120,00
    G - Kierteillä (M) 6,00
Sivu
per sivu
Materiaalí

Mäntä: Teräs, nitridikäsitelty - korroosionkestävä

Sylinteri: Teräs, mustaksi maalattu
Lankajousi: jousiteräs, kromikarbidiseos

Työstölämpötila -40 ºC - +200 ºC

Toleranssit

Suurin voima (Fn): +/- 15 %

Iskupituus (L1): +/- 3 mm

Kokonaispituus, kierteiden välillä (L2): +/- 6 mm

Tietolehti ja 3D CAD

Jos haluat jousen PDF-tietolehden tai 3D CAD -piirustuksen .step, .iges tai .sat muodossa, voit ladata ne ilmaiseksi napsauttamalla 3D CAD -symbolia taulukon tuotenumeron vieressä.

Kuvaus

Lankajousi tuottaa Mekaaninen "kaasujousi" tasaisesti nousevan lineaarisen voimakäyrän. Perinteisen kaasujousen voimakäyrä on matalampi.

Mekaaninen "kaasujousi" sylinterissä ei ole öljyä, joten jousen liike ei vaimene suoristumisen loppuvaiheessa.

Asennus ja käyttö

Mekaaninen "kaasujousi" käytetään kaasujousen asemesta rakenteissa, jotka ovat alttiita iskuille ja tärinälle. Mekaaninen "kaasujousi" soveltuu erityisen hyvin käyttöön likaisissa ja pölyisissä ympäristöissä, joissa kaasujousi voi ympäristön vaikutuksesta vioittua ja muuttua epätiiviiksi.

Mekaaninen "kaasujousi" sopivat rakenteisiin, joissa jousitoimintoa käytetään harvoin. Tällaisia ovat esimerkiksi hätäulostiet. Mekaaninen "kaasujousi" toiminta ei heikkene, vaikka se olisi kuormitettuna pitkän aikaa ilman liikettä.

Mekaaninen "kaasujousi" ei saa käyttää pysäyttimenä. Se voidaan kuitenkin rakentaa sisään rakenteeseen siten, että rakenteen liike ohjaa ja rajoittaa jousta.

Laajan kiinnikevalikoimamme tuotteet ovat yhteensopivia Mekaaninen "kaasujousi" kanssa, mikä lisää asennuksen joustavuutta.

Jousien käyttöikä

Jousen käyttöikää on yleensä hyvin vaikea määritellä. Toimintaan vaikuttaa suuri määrä parametreja, ja siksi käyttöikää on mahdotonta määritellä.

Parametreja, joilla on merkittävä vaikutus käyttöikään, ovat: asennus, asennusmenetelmä, liikkeiden määrä, tärinä, iskut, vääntö, matkan pituus, ei-aksiaalinen liike, lämpötila, kuluminen muita pintoja vastaan, käyttöympäristö, mahdolliset puhdistusaineet, sivuttaiset iskut jne.

Enimmäiskuormituksen kohdistaminen jouseen tai sen ylittäminen, lyhentää jousen käyttöikää ja voi vääristää sen pysyvästi.
