Moniaaltoiset Puristusjouset
Laaja valikoima moniaaltoisia puristusjousia ruostumattomasta teräksestä
Tilaa maanantaista torstaihin ennen klo 16.30 ja perjantaina ennen klo 15.45, niin lähetämme tilauksesi samana päivänä. Odotettavissa oleva toimitusaika on 2–4 päivää. Tämä koskee kaikkia moniaaltoisia puristusjousia, joita meillä on varastossa.
Katso määräalennukset ja hinnat napsauttamalla haluamasi tuotteen vieressä olevaa ostoskoria.
Alueiden liukusäätimien avulla voit navigoida moniaaltoisten puristusjousiemme valikoimassa nopeasti ja helposti. Meillä on yli 100 erilaista kokoa varastossa, valmiina lähetettäviksi.
Moniaaltoiset puristusjouset on valmistettu ruostumattomasta teräksestä ja suunniteltu käytettäviksi rakenteissa, joissa "normaalin" puristusjousen käyttäminen ei ole mahdollista tilaongelmista johtuen.
Ruostumattoman teräksen ansiosta moniaaltoisia puristusjousiamme voidaan käyttää sekä kosteissa että kuivissa ympäristöissä.
Moniaaltoisia puristusjousia ei voi valmistaa yksilöllisesti räätälöidysti.

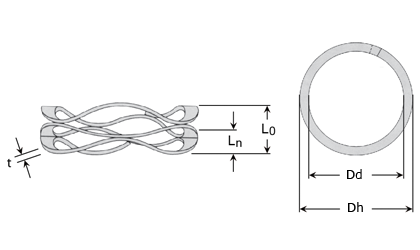

Sisä- ja ulkomittoja (Dd ja Dh) ei pidä sekoittaa tyypillisiin sisä- ja ulkomittoihin (De ja Di), jotka ovat tuttuja tavanomaisista puristusjousista.
Maks. akseli (Dd): Jos jousi asetetaan akselin päälle, akselin ulkohalkaisija ei saa ylittää mittaa (Dd), jotta jousi "toimisi" esteettömästi. Jousen todelliset sisäiset mitat ovat siis aina suuremmat kuin määritetty (Dd) arvo.
Min. reikä (Dh): Jos jousta käytetään reiässä, tämä on pienin halkaisija, joka reiällä on oltava, jotta jousi "toimisi" esteettömästi. Jousen todelliset ulkoiset mitat ovat siis aina pienemmät kuin määritetty (Dh) arvo.
| Näytä hinnat - Lisää ostoskoriin | Materiaalí | Dd Suurin akseli (mm) |
Dh Pienin rei (mm) |
t Paksuus (mm) |
L0 Kuormit-tamaton pituus (mm) |
Ln Suurin kuormitettu pituus (mm) |
Sn Suurin liikkuvuus (mm) |
Fn Suurin kuormitus pituudella Ln (N) |
R Jousivakio (N/mm) |
Tuotenro | Varasto | Tekninen piirustus | Lue lisää | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,20 | 3,80 | 1,58 | 2,22 | 17,80 | 7,90 | MW0375-0150-04S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,20 | 6,40 | 2,74 | 3,66 | 17,80 | 4,90 | MW0375-0250-04S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,20 | 8,90 | 3,81 | 5,09 | 17,80 | 3,50 | MW0375-0350-04S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,20 | 11,40 | 4,95 | 6,45 | 17,80 | 2,80 | MW0375-0450-04S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,30 | 3,80 | 2,06 | 1,74 | 31,10 | 17,70 | MW0375-0150-07S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,30 | 6,40 | 3,68 | 2,72 | 31,10 | 11,70 | MW0375-0250-07S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,30 | 8,90 | 5,13 | 3,77 | 31,10 | 8,20 | MW0375-0350-07S |
|
|
||||
| Ruostumaton 17-7 PH | 6,40 | 9,50 | 0,30 | 11,40 | 6,66 | 4,74 | 31,10 | 6,50 | MW0375-0450-07S |
|
|
||||
| Ruostumaton 17-7 PH | 7,10 | 11,10 | 0,20 | 4,20 | 1,60 | 2,60 | 17,80 | 6,80 | MW0437-0165-04S |
|
|
||||
| Ruostumaton 17-7 PH | 7,10 | 11,10 | 0,20 | 7,00 | 2,77 | 4,23 | 17,80 | 4,20 | MW0437-0275-04S |
|
|
- MW0375-0150-04SVarastossa: 553
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 3,80Ln - Suurin kuormitettu pituus (mm) 1,58Sn - Suurin liikkuvuus (mm) 2,22Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 7,90
- MW0375-0250-04SVarastossa: 190
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 6,40Ln - Suurin kuormitettu pituus (mm) 2,74Sn - Suurin liikkuvuus (mm) 3,66Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 4,90
- MW0375-0350-04SVarastossa: 414
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 8,90Ln - Suurin kuormitettu pituus (mm) 3,81Sn - Suurin liikkuvuus (mm) 5,09Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 3,50
- MW0375-0450-04SVarastossa: 249
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 11,40Ln - Suurin kuormitettu pituus (mm) 4,95Sn - Suurin liikkuvuus (mm) 6,45Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 2,80
- MW0375-0150-07SVarastossa: 159
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,30L0 - Kuormit-tamaton pituus (mm) 3,80Ln - Suurin kuormitettu pituus (mm) 2,06Sn - Suurin liikkuvuus (mm) 1,74Fn - Suurin kuormitus pituudella Ln (N) 31,10R - Jousivakio (N/mm) 17,70
- MW0375-0250-07SVarastossa: 263
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,30L0 - Kuormit-tamaton pituus (mm) 6,40Ln - Suurin kuormitettu pituus (mm) 3,68Sn - Suurin liikkuvuus (mm) 2,72Fn - Suurin kuormitus pituudella Ln (N) 31,10R - Jousivakio (N/mm) 11,70
- MW0375-0350-07SVarastossa: 45
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,30L0 - Kuormit-tamaton pituus (mm) 8,90Ln - Suurin kuormitettu pituus (mm) 5,13Sn - Suurin liikkuvuus (mm) 3,77Fn - Suurin kuormitus pituudella Ln (N) 31,10R - Jousivakio (N/mm) 8,20
- MW0375-0450-07SVarastossa: 32
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 6,40Dh - Pienin rei (mm) 9,50t - Paksuus (mm) 0,30L0 - Kuormit-tamaton pituus (mm) 11,40Ln - Suurin kuormitettu pituus (mm) 6,66Sn - Suurin liikkuvuus (mm) 4,74Fn - Suurin kuormitus pituudella Ln (N) 31,10R - Jousivakio (N/mm) 6,50
- MW0437-0165-04SVarastossa: 47
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 7,10Dh - Pienin rei (mm) 11,10t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 4,20Ln - Suurin kuormitettu pituus (mm) 1,60Sn - Suurin liikkuvuus (mm) 2,60Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 6,80
- MW0437-0275-04SVarastossa: 230
Materiaalí Ruostumaton 17-7 PHDd - Suurin akseli (mm) 7,10Dh - Pienin rei (mm) 11,10t - Paksuus (mm) 0,20L0 - Kuormit-tamaton pituus (mm) 7,00Ln - Suurin kuormitettu pituus (mm) 2,77Sn - Suurin liikkuvuus (mm) 4,23Fn - Suurin kuormitus pituudella Ln (N) 17,80R - Jousivakio (N/mm) 4,20
Ruostumaton:
17-7PH WERKSTOFF NR. 1.4542
Työstölämpötila -200 ºC - +340 ºC
Jos haluat jousen PDF-tietolehden tai 3D CAD -piirustuksen .step, .iges tai .sat muodossa, voit ladata ne ilmaiseksi napsauttamalla 3D CAD -symbolia taulukon tuotenumeron vieressä.
Paksuus (t): +/- 0,051 mm
Voima (Fn): +/- 10 %
Jousen käyttöikää on yleensä hyvin vaikea määritellä. Toimintaan vaikuttaa suuri määrä parametreja, ja siksi käyttöikää on mahdotonta määritellä. Parametreja, joilla on merkittävä vaikutus käyttöikään, ovat: asennus, asennusmenetelmä, liikkeiden määrä, tärinä, iskut, vääntö, matkan pituus, ei-aksiaalinen liike, lämpötila, kuluminen muita pintoja vastaan, käyttöympäristö, mahdolliset puhdistusaineet, sivuttaiset iskut jne.
Mitoita jousi aina siten, että se antaa halutun iskunpituuden ja voiman mahdollisimman vähäisellä voiman käytöllä. Tämä takaa jouselle pisimmän mahdollisen käyttöiän. Enimmäiskuormituksen kohdistaminen jouseen tai sen ylittäminen, lyhentää jousen käyttöikää ja voi vääristää sen pysyvästi.
Tästä syystä suosittelemme, että et käytä yli 75 % kartiomaisten jousien enimmäismatkasta (Sn).
