Vääntöjouset - Jousiteräs

Vääntöjouset - Jousiteräs

Tilaa maanantaista torstaihin ennen klo 16.30 ja perjantaina ennen klo 15.45, niin lähetämme tilauksesi samana päivänä. Odotettavissa oleva toimitusaika on 2–4 päivää. Tämä koskee kaikkia vääntöjousia, joita meillä on varastossa.

Käytä alla olevia alueiden liukusäätimiä nopeaan ja helppoon navigointiin. Katso vääntöjousien kattava valikoimamme.

Mikä vääntöjousi on?


Vääntöjousia käytetään tuottamaan vääntöä tai keräämään pyörimisenergiaa asennusrakenteissa. Vääntöjousi asennetaan tyypillisesti karaan. Kara on mitoitettu siten, että karan ja jousirungon välille jää juuri tarpeeksi suuri rako. Karan ja jousirungon välinen rako ei saa olla liian pieni eikä liian suuri. Jos rako on liian suuri, jousirunko voi painua kokoon ja jos se on liian pieni, jousirunko voi lukkiutua kiinni karaan ollessa viritettynä.

Jousi on aina viritettävä siihen suuntaan, joka mahdollistaa jousirungon ”sulkeutumisen”. Valittavana on oikealle ja vasemmalle kierteisiä jousia, niin että ne voidaan asentaa karapareihin.

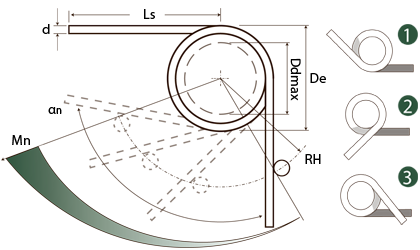

Erilaiset jalan asennot


Tarjoamme pianolangasta valmistetut vääntöjouset kolmella eri jalan asennolla. Jos tarvitset toista jalan asentoa, saatat löytää etsimäsi ruostumattomasta teräksestä valmistettujen vääntöjousien valikoimastamme. Lue lisää.

Kiertosuunta


Tuotenumerot, jotka päättyvät kirjaimeen "R" ovat oikealle kierteisiä.
Tuotenumerot, jotka päättyvät kirjaimeen "L" ovat vasemmalle kierteisiä.

Rajaa
Listausvalinnat
d - Langan paksuus (mm)
De - Ulko-halkaisija (mm)
Di - Sisä-halkaisija millimetreinä (mm)
Ddmax - Suurin tuurna (mm)
n - Joustavat kierteet (Kpl.)
Ls1 - Jalan pituus (mm)
αn - Suurin kierre (astetta)
Jalanpituus
Mn - Suurin kiertomomentti (N mm)

Tuotteet 1-10 / 144

Aseta laskevaan järjestykseen
Näytä hinnat - Lisää ostoskoriin Materiaalí d
Langan paksuus (mm)
De
Ulko-halkaisija (mm)
Di
Sisä-halkaisija millimetreinä (mm)
Ddmax
Suurin tuurna (mm)
n
Joustavat kierteet (Kpl.)
Ls1
Jalan pituus (mm)
αn
Suurin kierre (astetta)
Mn
Suurin kiertomomentti (N mm)
Tuotenro Varasto Tekninen piirustus Lue lisää 3D CAD
Jousiteräs 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Jousiteräs 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Jousiteräs 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Jousiteräs 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Jousiteräs 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Jousiteräs 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Jousiteräs 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Jousiteräs 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Jousiteräs 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Jousiteräs 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    Varastossa: 544
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,78
    Di - Sisä-halkaisija millimetreinä (mm) 3,96
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 5,92
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 210,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  2. T016-210-125R
    Varastossa: 1 193
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,78
    Di - Sisä-halkaisija millimetreinä (mm) 3,96
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 5,92
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 210,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  3. T016-300-125L
    Varastossa: 1 130
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,78
    Di - Sisä-halkaisija millimetreinä (mm) 3,96
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 8,67
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 300,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  4. T016-300-125R
    Varastossa: 511
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,78
    Di - Sisä-halkaisija millimetreinä (mm) 3,96
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 8,67
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 300,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  5. T016-120-125L
    Varastossa: 622
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,83
    Di - Sisä-halkaisija millimetreinä (mm) 4,01
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 3,17
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 120,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  6. T016-120-125R
    Varastossa: 489
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,41
    De - Ulko-halkaisija (mm) 4,83
    Di - Sisä-halkaisija millimetreinä (mm) 4,01
    Ddmax - Suurin tuurna (mm) 3,18
    n - Joustavat kierteet (Kpl.) 3,17
    Ls1 - Jalan pituus (mm) 19,10
    αn - Suurin kierre (astetta) 120,00
    Mn - Suurin kiertomomentti (N mm) 12,00
  7. T020-300-187L
    Varastossa: 1 039
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,51
    De - Ulko-halkaisija (mm) 6,93
    Di - Sisä-halkaisija millimetreinä (mm) 5,91
    Ddmax - Suurin tuurna (mm) 4,75
    n - Joustavat kierteet (Kpl.) 8,67
    Ls1 - Jalan pituus (mm) 25,40
    αn - Suurin kierre (astetta) 300,00
    Mn - Suurin kiertomomentti (N mm) 20,00
  8. T020-300-187R
    Varastossa: 977
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,51
    De - Ulko-halkaisija (mm) 6,93
    Di - Sisä-halkaisija millimetreinä (mm) 5,91
    Ddmax - Suurin tuurna (mm) 4,75
    n - Joustavat kierteet (Kpl.) 8,67
    Ls1 - Jalan pituus (mm) 25,40
    αn - Suurin kierre (astetta) 300,00
    Mn - Suurin kiertomomentti (N mm) 20,00
  9. T020-210-187L
    Varastossa: 529
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,51
    De - Ulko-halkaisija (mm) 6,96
    Di - Sisä-halkaisija millimetreinä (mm) 5,94
    Ddmax - Suurin tuurna (mm) 4,75
    n - Joustavat kierteet (Kpl.) 5,92
    Ls1 - Jalan pituus (mm) 25,40
    αn - Suurin kierre (astetta) 210,00
    Mn - Suurin kiertomomentti (N mm) 20,00
  10. T020-210-187R
    Varastossa: 532
    Materiaalí Jousiteräs
    d - Langan paksuus (mm) 0,51
    De - Ulko-halkaisija (mm) 6,96
    Di - Sisä-halkaisija millimetreinä (mm) 5,94
    Ddmax - Suurin tuurna (mm) 4,75
    n - Joustavat kierteet (Kpl.) 5,92
    Ls1 - Jalan pituus (mm) 25,40
    αn - Suurin kierre (astetta) 210,00
    Mn - Suurin kiertomomentti (N mm) 20,00
Sivu
per sivu

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Työstölämpötila -30 ºC - +120 ºC

Toleranssit momentilla: +/- 10 %
Toleranssit ulkohalkaisijalla (De): +/- 5 %

Jos haluat jousen PDF-tietolehden tai 3D CAD -piirustuksen .step, .iges tai .sat muodossa, voit ladata ne ilmaiseksi napsauttamalla 3D CAD -symbolia taulukon tuotenumeron vieressä.

Tuotenumerot, jotka päättyvät kirjaimeen "R" ovat oikealle kierteisiä.
Tuotenumerot, jotka päättyvät kirjaimeen "L" ovat vasemmalle kierteisiä.

Vääntöjouset - Jousiteräs - Kiertosuunta

Jousen käyttöikää on yleensä hyvin vaikea määritellä. Toimintaan vaikuttaa suuri määrä parametreja, ja siksi käyttöikää on mahdotonta määritellä.

Parametreja, joilla on merkittävä vaikutus käyttöikään, ovat: asennus, asennusmenetelmä, liikkeiden määrä, tärinä, iskut, vääntö, matkan pituus, ei-aksiaalinen liike, lämpötila, kuluminen muita pintoja vastaan, käyttöympäristö, mahdolliset puhdistusaineet, sivuttaiset iskut jne.

Enimmäiskuormituksen kohdistaminen jouseen tai sen ylittäminen, lyhentää jousen käyttöikää ja voi vääristää sen pysyvästi.>
