Vääntöjouset - Ruostumaton

Vääntöjouset - Ruostumaton

Tilaa maanantaista torstaihin ennen klo 16.30 ja perjantaina ennen klo 15.45, niin lähetämme tilauksesi samana päivänä. Odotettavissa oleva toimitusaika on 2–4 päivää. Tämä koskee kaikkia vääntöjousia, joita meillä on varastossa.

Katso ruostumattomasta teräslangasta valmistettuja vääntöjousien kattava valikoimamme. Katso määräalennukset ja hinnat napsauttamalla haluamasi tuotteen vieressä olevaa ostoskoria.

Käytä alla olevia alueiden liukusäätimiä nopeaan ja helppoon navigointiin.

Mikä vääntöjousi on?


Vääntöjousia käytetään tuottamaan vääntöä tai keräämään pyörimisenergiaa asennusrakenteissa. Vääntöjousi asennetaan tyypillisesti karaan. Kara on mitoitettu siten, että karan ja jousirungon välille jää juuri tarpeeksi suuri rako. Karan ja jousirungon välinen rako ei saa olla liian pieni eikä liian suuri. Jos rako on liian suuri, jousirunko voi painua kokoon ja jos se on liian pieni, jousirunko voi lukkiutua kiinni karaan ollessa viritettynä.

Jousi on aina viritettävä siihen suuntaan, joka mahdollistaa jousirungon ”sulkeutumisen”. Valittavana on oikealle ja vasemmalle kierteisiä jousia, niin että ne voidaan asentaa karapareihin.

Erilaiset jalan asennot


Tarjoamme kääntöjousia ruostumattomasta teräksestä neljällä eri jalka-asennolla. Jos tarvitset jonkun muun jalkojen asennon, ehkä pianolankasarjamme voi auttaa. Lue lisää.

Kiertosuunta


Tuotenumerot, jotka päättyvät kirjaimeen "R" ovat oikealle kierteisiä.
Tuotenumerot, jotka päättyvät kirjaimeen "L" ovat vasemmalle kierteisiä.

Rajaa
Listausvalinnat

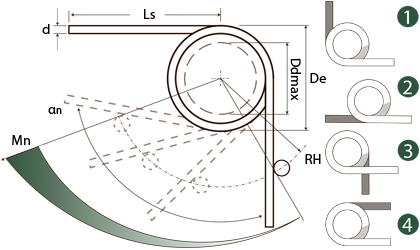

d - Langan paksuus (mm)
De - Ulko-halkaisija (mm)
Di - Sisä-halkaisija millimetreinä (mm)
Ddmax - Suurin tuurna (mm)
n - Joustavat kierteet (Kpl.)
Ls1 - Jalan pituus (mm)
αn - Suurin kierre (astetta)
Mn - Suurin kiertomomentti (N mm)

Tuotteet 1-10 / 360

Aseta laskevaan järjestykseen
Näytä hinnat - Lisää ostoskoriin Materiaalí d
Langan paksuus (mm)
De
Ulko-halkaisija (mm)
Di
Sisä-halkaisija millimetreinä (mm)
Ddmax
Suurin tuurna (mm)
n
Joustavat kierteet (Kpl.)
Ls1
Jalan pituus (mm)
αn
Suurin kierre (astetta)
Mn
Suurin kiertomomentti (N mm)
Tuotenro Varasto Tekninen piirustus Lue lisää 3D CAD
Ruostumaton 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Ruostumaton 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Ruostumaton 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Ruostumaton 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Ruostumaton 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Ruostumaton 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Ruostumaton 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Ruostumaton 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Ruostumaton 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Ruostumaton 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    Varastossa: 1 194
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,36
    Di - Sisä-halkaisija millimetreinä (mm) 1,76
    Ddmax - Suurin tuurna (mm) 1,40
    n - Joustavat kierteet (Kpl.) 2,25
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 90,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  2. T012-090-055R
    Varastossa: 1 053
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,36
    Di - Sisä-halkaisija millimetreinä (mm) 1,76
    Ddmax - Suurin tuurna (mm) 1,40
    n - Joustavat kierteet (Kpl.) 2,25
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 90,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  3. T012-270-062L
    Varastossa: 1 409
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,59
    Di - Sisä-halkaisija millimetreinä (mm) 1,99
    Ddmax - Suurin tuurna (mm) 1,57
    n - Joustavat kierteet (Kpl.) 8,75
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 270,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  4. T012-270-062R
    Varastossa: 407
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,59
    Di - Sisä-halkaisija millimetreinä (mm) 1,99
    Ddmax - Suurin tuurna (mm) 1,57
    n - Joustavat kierteet (Kpl.) 8,75
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 270,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  5. T012-180-067L
    Varastossa: 287
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,77
    Di - Sisä-halkaisija millimetreinä (mm) 2,17
    Ddmax - Suurin tuurna (mm) 1,70
    n - Joustavat kierteet (Kpl.) 5,00
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 180,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  6. T012-180-067R
    Varastossa: 662
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 2,77
    Di - Sisä-halkaisija millimetreinä (mm) 2,17
    Ddmax - Suurin tuurna (mm) 1,70
    n - Joustavat kierteet (Kpl.) 5,00
    Ls1 - Jalan pituus (mm) 9,50
    αn - Suurin kierre (astetta) 180,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  7. T012-180-109L
    Varastossa: 267
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 4,22
    Di - Sisä-halkaisija millimetreinä (mm) 3,62
    Ddmax - Suurin tuurna (mm) 2,77
    n - Joustavat kierteet (Kpl.) 3,00
    Ls1 - Jalan pituus (mm) 12,70
    αn - Suurin kierre (astetta) 180,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  8. T012-180-109R
    Varastossa: 93
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 4,22
    Di - Sisä-halkaisija millimetreinä (mm) 3,62
    Ddmax - Suurin tuurna (mm) 2,77
    n - Joustavat kierteet (Kpl.) 3,00
    Ls1 - Jalan pituus (mm) 12,70
    αn - Suurin kierre (astetta) 180,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  9. T012-270-109L
    Varastossa: 1 149
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 4,32
    Di - Sisä-halkaisija millimetreinä (mm) 3,72
    Ddmax - Suurin tuurna (mm) 2,77
    n - Joustavat kierteet (Kpl.) 4,75
    Ls1 - Jalan pituus (mm) 12,70
    αn - Suurin kierre (astetta) 270,00
    Mn - Suurin kiertomomentti (N mm) 5,31
  10. T012-270-109R
    Varastossa: 498
    Materiaalí Ruostumaton 302
    d - Langan paksuus (mm) 0,30
    De - Ulko-halkaisija (mm) 4,32
    Di - Sisä-halkaisija millimetreinä (mm) 3,72
    Ddmax - Suurin tuurna (mm) 2,77
    n - Joustavat kierteet (Kpl.) 4,75
    Ls1 - Jalan pituus (mm) 12,70
    αn - Suurin kierre (astetta) 270,00
    Mn - Suurin kiertomomentti (N mm) 5,31
Sivu
per sivu

Ruostumaton:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Työstölämpötila -200 ºC - +250 ºC

Toleranssit momentilla: +/- 10 %
Toleranssit ulkohalkaisijalla (De): +/- 5 %

Jos haluat jousen PDF-tietolehden tai 3D CAD -piirustuksen .step, .iges tai .sat muodossa, voit ladata ne ilmaiseksi napsauttamalla 3D CAD -symbolia taulukon tuotenumeron vieressä.

Tuotenumerot, jotka päättyvät kirjaimeen "R" ovat oikealle kierteisiä.
Tuotenumerot, jotka päättyvät kirjaimeen "L" ovat vasemmalle kierteisiä.

Vääntöjouset - Ruostumaton - Kiertosuunta

Jousen käyttöikää on yleensä hyvin vaikea määritellä. Toimintaan vaikuttaa suuri määrä parametreja, ja siksi käyttöikää on mahdotonta määritellä.

Parametreja, joilla on merkittävä vaikutus käyttöikään, ovat: asennus, asennusmenetelmä, liikkeiden määrä, tärinä, iskut, vääntö, matkan pituus, ei-aksiaalinen liike, lämpötila, kuluminen muita pintoja vastaan, käyttöympäristö, mahdolliset puhdistusaineet, sivuttaiset iskut jne.

Enimmäiskuormituksen kohdistaminen jouseen tai sen ylittäminen, lyhentää jousen käyttöikää ja voi vääristää sen pysyvästi.
